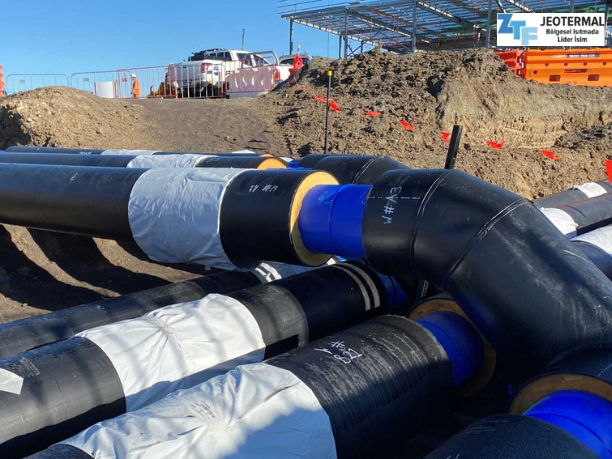

on izolasyonlu boru montaji
Mart 17, 2023

Yazar: ZTF Jeotermal Boru

Ön İzolasyonlu Boru Montajı Hakkında Bilmeniz Gerekenler

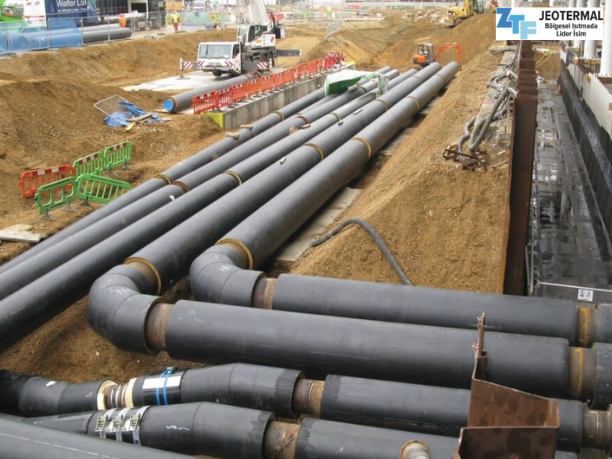

Ön İzolasyonlu Boru Montajı Nasıl Yapılır?

Boru hatlarının doğru montajı, sağlam bir yapı ve güvenli bir çalışma için oldukça önemlidir. Özellikle çelik servis borularının montajı, belirli standartlara uygun olarak gerçekleştirilmelidir. Bu yazımızda, ön izolasyonlu boru montajı hakkında bilmeniz gerekenlerden bahsedeceğiz.

Kazı Çalışması

Montaj yapılacak alandaki zemin uygun hale getirilmelidir. Sağlam olmayan zeminler, boru montajı için uygun hale getirilmeli ve boru hattının altına 10 cm kum yerleştirilmelidir. Sulu zeminlerde ise, zemin suyunun drene edilmesi gerekmektedir.

Çelik Servis Borusu Montajı

Çelik servis borularının kaynağı, EN 287-1 standardına uygun olarak yapılmalıdır. Ayrıca radyografik inceleme, EN 444 ve EN 1435 standartlarına uygun olarak gerçekleştirilmelidir.

Ek Yeri İzolasyonu

Ön izolasyonlu boru montajı için, birleştirme seti dış kılıf mahfaza borusunun üzerine geçirilmelidir. Çelik servis borusu kaynağı tamamlandıktan ve testler yapıldıktan sonra, birleştirme setinin geleceği yüzeyler solvent veya alkol ile temizlenmelidir.

Birleştirme seti, çelik boru kılıfı üzerine minimum 10 cm bindirilecek şekilde ortalanarak yerleştirilmelidir. Birleştirme setinin ve ön izoleli paket borunun ısı büzüşmeli bant ile sarılacak olan yüzeyleri öncelikle solvent veya alkolle temizlenmeli, daha sonra bir tel fırça yardımıyla parlaklığı gidene kadar zımparalanmalıdır.

Zımparalanan yüzey, pürmüz yardımıyla ısıtıldıktan sonra ısı büzüşmeli bantlar sızdırmazlık amaçlı olarak ısıtılan yüzeylere pürmüz kullanılarak tatbik edilmelidir. Ortam sıcaklığı +10°C’nin altına düştüğü ve +40°C’nin üzerine çıktığı durumlarda ise, ısı büzüşmeli bantlar sarılmalıdır.

Montaj işlemi bittikten sonra sızdırmazlık testleri yapılmalı ve poliüretan enjeksiyonu ile birleştirme seti montajı tamamlanmalıdır. Ek yeri izolasyonu, ısı büzüşmeli birleştirme seti ile de yapılabilir.

Ön izolasyonlu boru montajı, belirli standartlara uygun olarak gerçekleştirilmelidir. Doğru montaj için aşağıdaki adımların takip edilmesi önemlidir:

  1. Zemin hazırlığı: Boru hattı altındaki zeminin sağlam olmayan kısımları uygun hale getirilmelidir. Bu amaçla, boru hattının altına en az 10 cm kum serilerek tesviye yapılmalıdır. Sulu zeminlerde ise, zemin suyu mutlaka drene edilmelidir.
  2. Kaynak işlemi: Çelik servis borusunun kaynağı, kaynak tekniğine ve EN 287-1 standardına uygun olarak yapılmalıdır. Radyografik inceleme EN 444’e ve EN 1435’e uygun olmalıdır.
  3. Birleştirme setinin montajı: Birleştirme seti çelik boru kılıfı üzerine minimum 10 cm bindirilecek şekilde ortalanarak yerleştirilmeli ve ısı büzüşmeli bant ile sarılacak olan yüzeyleri öncelikle solvent veya alkolle temizlenmeli, daha sonra bir tel fırça yardımıyla parlaklığı gidene kadar zımparalanmalıdır. Zımparalanan yüzey pürmüz yardımıyla ısıtıldıktan sonra ısı büzüşmeli bantlar sızdırmazlık amaçlı olarak ısıtılan yüzeylere pürmüz kullanılarak tatbik edilmelidir.
  4. Ek yerinin izolasyonu: Montaj işlemi bittikten sonra sızdırmazlık testleri yapılmalı ve poliüretan enjeksiyonu ile birleştirme seti montajı tamamlanmalıdır. Ek yeri izolasyonu ısı büzüşmeli birleştirme seti ile de yapılabilir.

Bu adımların doğru bir şekilde uygulanması, ön izolasyonlu boru montajının doğru ve güvenli bir şekilde yapılmasını sağlar.

Bir önceki yazımız olan Ön İzolasyonlu Boru ve Ek Parçaları: Yüksek Verimli ve Güvenilir Sistemler başlıklı makalemizde çelik boru, ek parçaları ve izolasyon malzemesi hakkında bilgiler verilmektedir.
